升降式铜止回阀

产品型号: H41W-16T

主要性能规范

型号	公称压力 PN(MPa)	试验压力PS(MPa)		工作温度℃	工作压力 PN(MPa)	适用介质
		壳体	密封
H41W-16T H41W-25T	1.6	2.4	1.76	≤100	1.6	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	2.5	3.8	2.8	≤100	2.5	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	4.0	6.0	4.0	≤100	4.0	硝酸等腐蚀性介质醋酸等腐蚀性介质

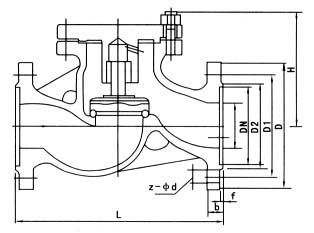

主要外形尺寸和连接尺寸(mm)

型号	公称通径 DN(㎜)	尺寸㎜
型号	公称通径 DN(㎜)	L	D	D1	D2	Z-фd	b	H
H41W-16T	15	130	95	65	45	4-ф14	14	77
	20	150	105	75	55	4-ф14	14	77
	25	160	115	85	65	4-ф14	16	80
	32	180	135	100	78	4-ф18	16	85
	40	200	145	110	85	4-ф18	16	95
	50	230	160	125	100	4-ф18	16	105
	65	290	180	145	120	4-ф18	18	120
	80	310	195	160	135	8-ф18	20	130
	100	350	215	180	155	8-ф18	20	140
	125	400	245	210	185	8-ф18	22	155
	150	480	280	240	210	8-ф23	24	180
	200	600	335	295	265	12-ф23	26	215
H41W-25T	15	130	95	65	45	4-ф14	16	77
	20	150	105	75	55	4-ф14	16	77
	25	160	115	85	65	4-ф14	16	80
	32	180	135	100	78	4-ф18	18	85
	40	200	145	110	85	4-ф18	18	95
	50	230	160	125	100	4-ф18	20	105
	65	290	180	145	120	8-ф18	22	120
	80	310	195	160	135	8-ф18	22	130
	100	350	230	190	160	8-ф23	24	140
	125	400	270	220	188	8-ф25	28	155
	150	480	300	250	218	8-ф25	30	180
	200	600	360	310	278	12-ф30	34	215

■订货须知:
⑴升降式铜止回阀产品型号与名称 ⑵升降式铜止回阀公称通径DN ⑶升降式铜止回阀额定流量系数KV ⑷升降式铜止回阀公称压力和压差 ⑸升降式铜止回阀阀体和阀内组件材料 ⑹升降式铜止回阀流量特性 ⑺升降式铜止回阀适用温度 ⑻升降式铜止回阀电源电压和控制信号 ⑼升降式铜止回阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
